Processing Products(加工事例集)
当社で実際に製造・加工を行った事例についてご紹介します。
品物の用途別カテゴリに分けていますので、お客様の業種・目的に合わせてご覧ください。
クリックすると内容が切り替わります
  • サイン(看板)
  • 建築金物
  • 精密板金
  • 機械部品
  • その他

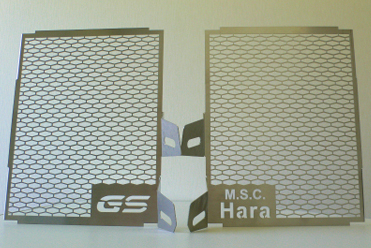

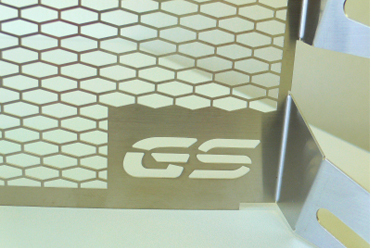

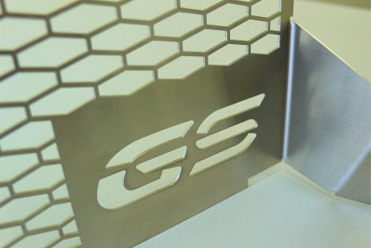

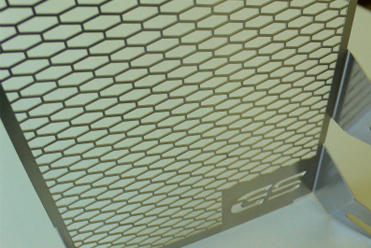

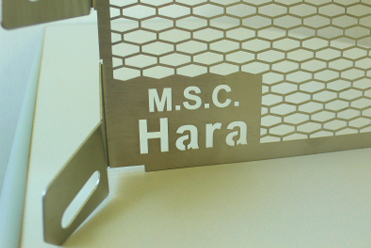

ラジエターガード サイン(看板) 品名: ラジエターガード 用途: オートバイ用アクセサリー サイズ: 190×150×60mm 数量: 1セット(左右) 材質: SUS304HL 工程: 現車より採寸→プログラム(ラフ)→試作レーザ→曲げ→取付確認→再プログラム→再試作レーザ→曲げ→取付確認→再々プログラム→レーザ→焼け取り研磨→曲げ→納品(全て社内工程) リードタイム: 3日 コメント: BMWの新型R1200GSのラジエターガードを、現車より採寸し試作。趣味性の高いオートバイ用アクセサリーのため、出来栄えにこだわり、焼け・スパッタを研磨機で丁寧に取り除き仕上げています。手元に現車が無いにもかかわらず、2度の採寸・取付試作で短期間のうちに完成品につなげられたのは、熟練CADオペレーターの技量、研磨から曲げまで社内で一貫して加工できる弊社ならではの加工品です。特に車体へ取付用の曲げ部は上下で位置がオフセットしていたり、微妙な角度の曲げであるため、各曲げ位置にはレーザで印を付けています。

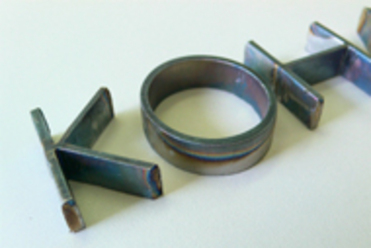

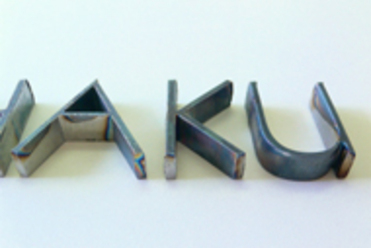

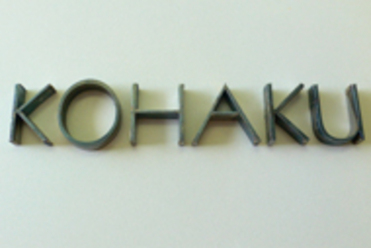

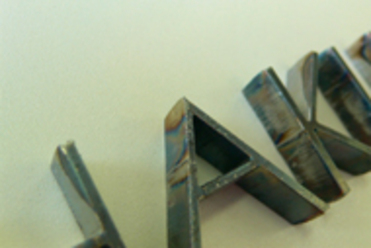

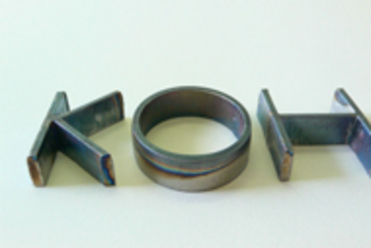

『KOHAKU』切文字 サイン(看板) 品名: 『KOHAKU』切文字 用途: サイン サイズ: H29xW190mm 数量: 1SET 材質: SS400-9t 工程: プログラム→レーザ→納品 リードタイム: 2日 コメント: この製品は、鉄の9mm厚の板に対して文字の幅が2.3mmしかなく、打合せの段階で品物になるかどうか不安がありました。板厚に対して幅が狭すぎる場合には、どうしても製品側に熱がこもり、溶け、焼け等の不具合が生じることがあります。遠方のお客様からのご注文であったため、今回は、まずテストカットの製品画像をメールをして、使用出来るかどうか判断していただきました。その結果、OKとなり出荷しました。

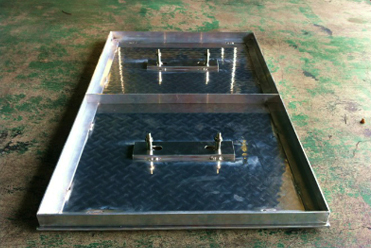

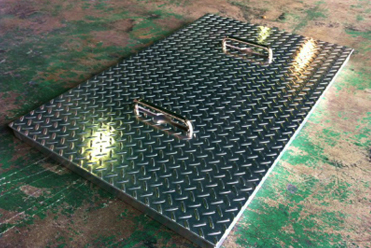

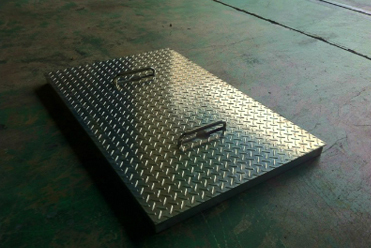

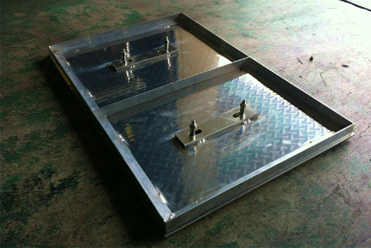

排水溝蓋 建築金物 品名: 排水溝蓋 用途: サイズ: 500x900x30mm 数量: 1台 材質: アルミ 工程: プログラム→レーザ→曲げ→溶接→納品 コメント: アルミのチェッカープレートを使用した排水溝蓋の溶接までの加工です。以前、溶接機の仕様上、アルミ溶接は外注加工にて対応していましたが、予想以上に引き合いが多く、新たに溶接機を購入しました。アルミの溶接加工も一品から承っています。

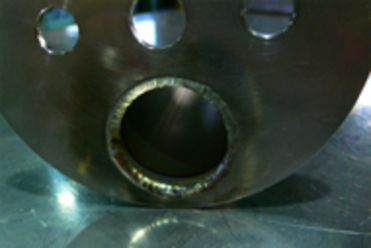

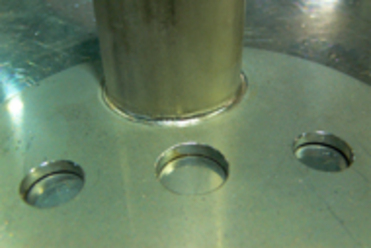

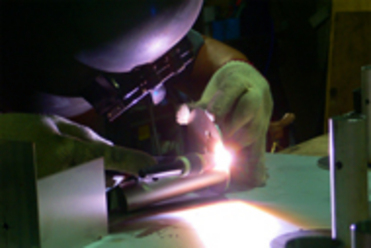

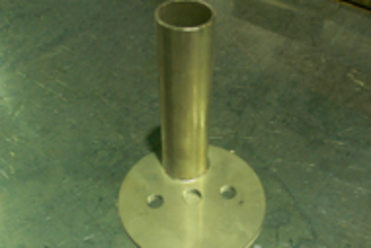

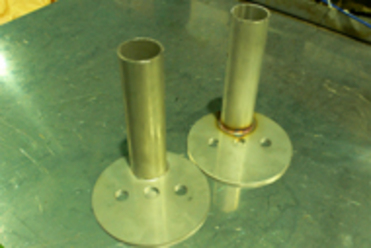

手摺用ジョイント 建築金物 品名: 手摺用ジョイント 用途: ジョイント サイズ: 100φx32φxH123mm 数量: 100個 材質: SUS304 工程: プログラム→レーザ(シート、丸パイプ共に社内)→溶接→納品 リードタイム: 5日 コメント: 丸パイプとシートの溶接加工です。丸パイプは丸穴が貫通で開くだけの加工であり、レーザ加工機を使用しなくてもできる加工です。しかし、今回は機械の空き状況と製造スタッフの仕事量などを考えてレーザ加工を選択しました。製品単価は決定しているので、あとはお客様の希望納期を踏まえた上で、社内で一番製造効率の良い方法を取っている一例です。

受け金具 精密板金 品名: 受け金具 用途: 受け金具 サイズ: 75x45mm 数量: 6個 材質: SUS304-1.5t 工程: プログラム→レーザ→曲げ、バーリング(外注)→納品 コメント: かなり特殊な形状の上、試作品の為、ご注文個数も少ない加工でした。曲げに関しては当社も対応できなかったので、この様な加工を得意とする協力会社に依頼しました。金型を製作までする必要のない少量など、もちろん1個からでも製作可能です。当社は技術力のある協力会社に支えられてると感じられる一品です。

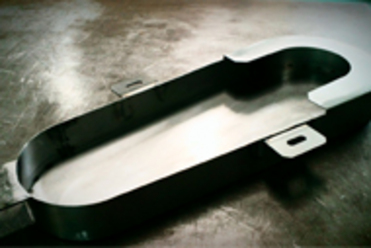

チェーンカバー 精密板金 品名: チェーンカバー 用途: カバー サイズ: 500x200x50mm 数量: 1台 材質: SPCC 工程: プログラム→レーザ→曲げ(社内)→R部曲げ(外注)→溶接(社内)→納品 リードタイム: 10日 コメント: チェーンカバーの溶接までの加工です。この形は非常に多く、今回は溶接までの加工でしたが、展開レーザ切断をして曲げ加工までの状態で納品することが多い品物です。 展開一つにしてもお客様によりそれぞれ異なり、『あーこんな展開の仕方もあったんだ。』と勉強になることも多いです。また、当社よりお客様になるべく溶接や後加工を実施し易い展開を提案することもあります。

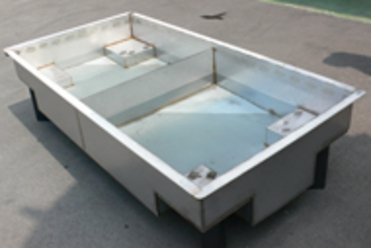

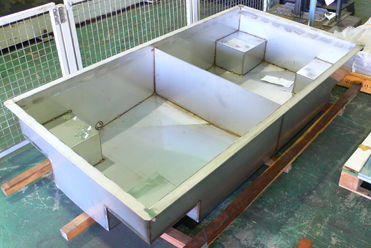

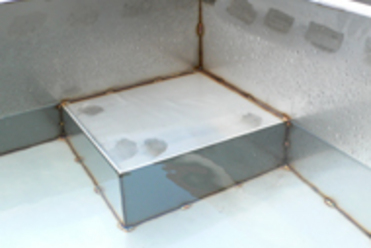

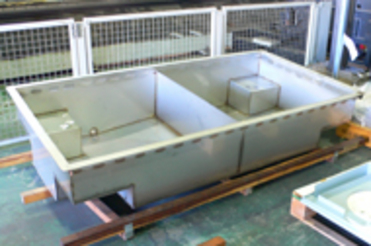

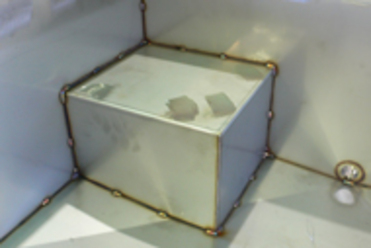

水タンク 機械部品 品名: 水タンク 用途: 水タンク サイズ: 980×1880×H400mm 数量: 1台 材質: SUS304 2B-2.0t 工程: プログラム→レーザ→曲げ→溶接→焼け取り→水張り検査→納品 コメント: ある有名自転車メーカーで使用する検査機の水タンク。展開・レーザ・曲げ・溶接・焼け取り・水張り検査まで全て当社にて行いました。 お客様で展開して頂かなくても、バラシから仕上げまで全て当社にお任せください。

パワーラック その他 品名: パワーラック 用途: トレーニングマシン サイズ: 1200×1500×2200mm 数量: 15台 材質: STKR-3.2t 工程: プログラム→レーザ→溶接→塗装(メッキ)→組立 コメント: 角パイプ、軽ミゾ形鋼を組み合わせたトレーニングマシン。高さ調整のための穴が柱1本につき18か所開けなくてはならない。72/台×15台、合計1080か所の穴あけ作業には、ヤマザキマザックが大活躍。最大8000mmの定尺材料を4本フィーダーにスタンバイさせておけば、5本分は一晩のうちに無人で加工することが可能です。社内で溶接組立した後に、協力工場にて塗装・メッキなどの表面仕上げをして納品。
